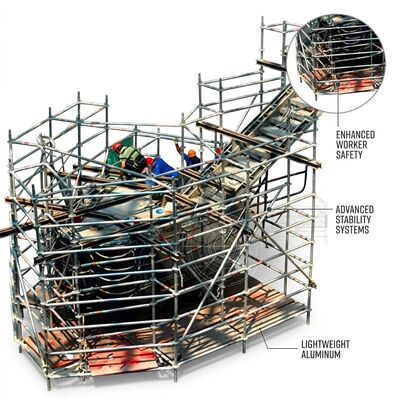

Passo 1: Posicionamento da Estrutura da Base (0:00-1:30). Desdobre a montagem da estrutura da base de sua configuração de transporte e posicione as quatro rodas giratórias no local de trabalho desejado. Engate os freios das quatro rodas pressionando o pedal de freio em cada roda giratória. As marcas de alinhamento gravadas a laser na estrutura da base fornecem confirmação visual de que os cantos da estrutura formam um retângulo verdadeiro dentro de uma tolerância diagonal de ±2 mm, o que é fundamental para garantir que os montantes verticais se encaixem corretamente nas etapas subsequentes. Se a superfície do solo for irregular, acione os parafusos de nivelamento integrados em cada canto, ajustando até que o nível de bolha integrado na travessa da estrutura da base indique dentro de 0,5 graus de horizontal em ambos os eixos.
Passo 2: Montantes Verticais da Primeira Baía (1:30-3:00). Insira os dois montantes verticais da primeira baía nos soquetes dos cantos da estrutura da base. Cada montante se encaixa com um clique metálico audível à medida que o pino de retenção com mola engata a ranhura de captura do soquete. Verifique se a aba indicadora verde foi acionada em ambos os pinos de retenção antes de prosseguir. Os montantes são codificados por cores com uma faixa vermelha na extremidade inferior e uma faixa azul na extremidade superior, fornecendo confirmação visual imediata de orientação que evita o erro comum de instalar os montantes de cabeça para baixo.
Passo 3: Travessas Horizontais e Diagonais (3:00-6:30). Começando na posição mais baixa do anel de roseta, instale as quatro travessas horizontais e duas travessas diagonais que completam a triangulação estrutural da primeira baía. Cada conector de intertravamento push-fit é alinhado acima da posição desejada do anel de roseta e empurrado firmemente para baixo. O mecanismo de travamento de came duplo interno produz um duplo clique audível — o primeiro clique indica o engate inicial das garras, o segundo confirma o encaixe completo com o came de retenção acionado atrás da borda do colar. A aba indicadora visual verde em cada corpo do conector fornece confirmação suplementar visível do nível do solo sem subir. Complete todas as seis conexões para a primeira baía antes de prosseguir. Esta sequência garante rigidez tridimensional antes que o peso seja aplicado a qualquer ponto de conexão único.
Passo 4: Instalação do Deck da Plataforma (6:30-7:30). Posicione o primeiro painel do deck da plataforma na posição desejada do anel de roseta de altura de trabalho. Cada painel de deck possui suportes de gancho integrados que se encaixam nas travessas horizontais por cima, não necessitando de fixadores separados. O peso próprio do painel assenta os ganchos totalmente em seus canais de recebimento. Confirme que todos os quatro suportes de gancho estão totalmente engatados verificando visualmente que a marca vermelha em cada gancho não é mais visível acima do tubo da travessa. Instale os painéis de guarda-corpo inserindo seus pinos de montante nos soquetes superiores dos montantes verticais, completando o sistema de proteção contra quedas da baía.
Passo 5: Baias Superiores e Plataforma Final (7:30-8:00+). Baias adicionais seguem a sequência idêntica de montantes, travessas e decks de plataforma, trabalhando para cima uma baía de cada vez. A metodologia de construção a partir de dentro significa que todos os componentes para a próxima baía são passados do nível da plataforma concluída abaixo, com o instalador nunca trabalhando de uma posição desprotegida. A torre completa de 8 metros, compreendendo quatro baias de 2 metros, é totalmente montada e pronta para acesso em menos de 8 minutos por uma equipe treinada de duas pessoas.
Principais Características| Parâmetro | Especificação |
|---|---|
| Tipo de Conexão | Intertravamento Push-Fit (Sem Ferramentas) |
| Material do Conector | Fundido por Cera A356-T6 |
| Material da Mola | Aço Inoxidável 17-7 PH |
| Dimensões da Plataforma | 1,8m x 0,6m |
| Faixa de Altura de Trabalho | 2m - 12m |
| Grau do Material | Liga de Alumínio 6082-T6 |
| Diâmetro do Tubo | 50,8mm |
| Parede do Tubo | 1,8mm |
| Tempo de Montagem (8m) | Menos de 8 min (2 tripulantes) |
| Capacidade de Carga | 200 kg/m² |
| Tratamento de Superfície | Prata Anodizada |
| Roda | Roda Giratória Travável de 200mm |
| Norma | EN1004:2004 |
Todos os conectores de intertravamento pré-instalados nas extremidades das travessas, exigindo zero montagem em campo. Inclui ferramenta de alavanca de liberação em coldre dedicado na estrutura da base, mais dez conjuntos de conectores sobressalentes. Embalagem em caixa de compensado com mangas de tubo individuais e tampas de proteção para conectores. Garantia de 24 meses cobrindo o sistema completo, incluindo mecanismos de conector.
